Die Fenster von Vimage

Sich mit einer Software vertraut machen heißt oft, die vielen, oft verwirrenden Fenster der Nutzeroberfläche kennenzulernen. Hier ein Gesamtüberblick, über die 24 Fenster, die es in Vimage gibt.

Die Hauptform von Vimage
Bildeditierfenster
Steuerdaten: Bildhauptparameter · Geometrieoparameter · Radiometrieparameter · Kommentare
Registerschalttafel
Statistik
Höhenlinienzahlen: RAF-Schriftfont · Höhenlinienzahlen konfigurieren
Zeichenwerkzeuge
Passpunktdialog
Allgemeine Fenster: Dialog für bis zu 4 Integerzahlen · Double-Zahlen · Texteditor · Hilfetext · Optionen
Testfenster: Lagrange-Polynomtabellen · Kubische Polynome · Bèzierkurven (Entwicklerfenster)
RT-Maschine: Dialog · Sicherheitsabfrage · Maschinenkonsole · Debugger (für RT-Assemblerprogrammierer)



Die Hauptform von Vimage

Mit der Hauptform von Vimage fängt alles an ...

Weiterführende Erläuterungen zur Hauptform hier.

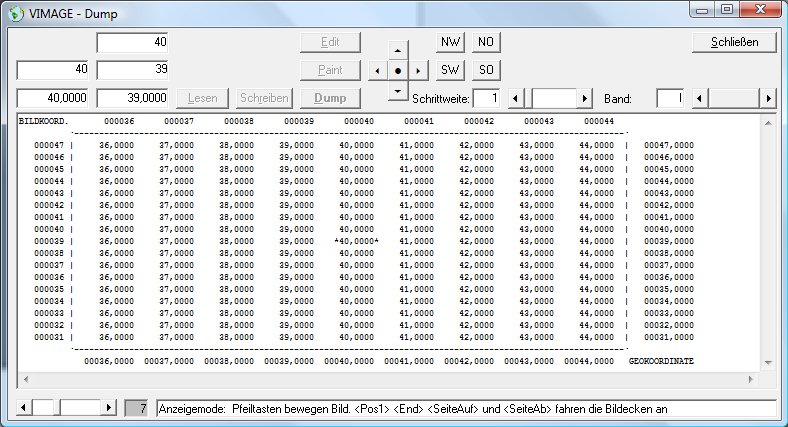

Das Bildeditierfenster

(Menü Bildverwaltung/Dump/Edit)

Mit Hilfe des Bildeditierfensters lässt sich jedes einzelne Pixel lesen und ändern.




Steuerdaten von Fixbildern bearbeiten

Vimage speichert Bilder in einem speziellen Dateiformat - dem Fixbildformat. Mit jedem Bild sind fundamentale Steuerparameter verbunden.

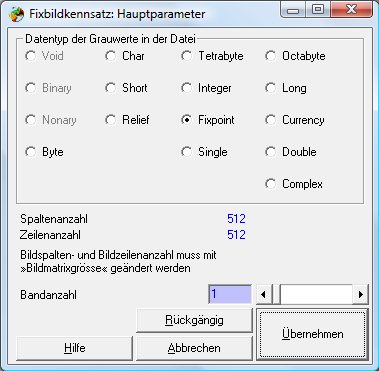

Die Bildhauptparameter (Bildverwaltung/Bildhauptparameter) sind die wichtigsten Parameter des Bildes ...

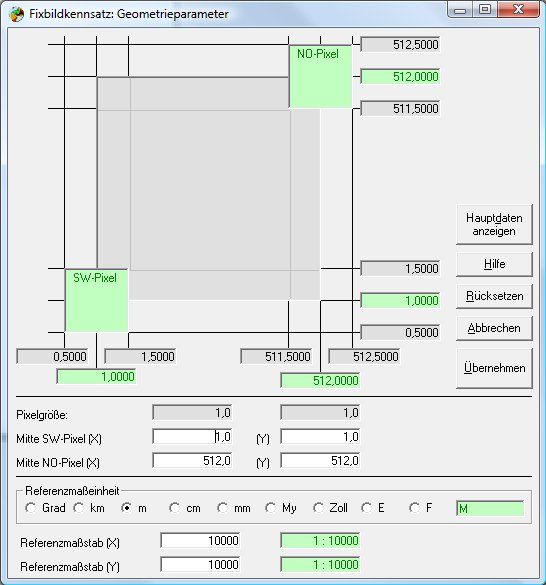

Die Geometrieparameter (Bildverwaltung/Geometrieparameter) legen die Georeferenzierung eines Bildes fest ...

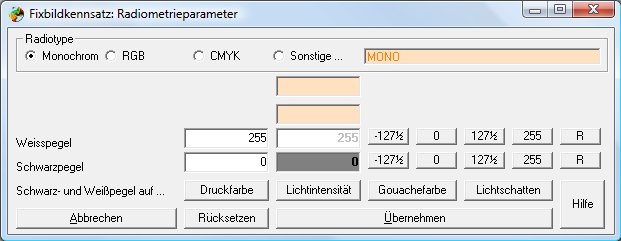

Die Radiometrieparameter (Bildverwaltung/Radiometrieparameter) bestimmen die Grauwertinterpretation ...

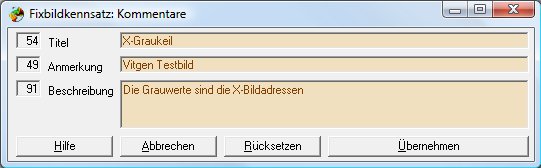

Außerdem gibt es Bildkommentare (Bildverwaltung/Kommentarparameter).

Ausführliche Informationen zu Fixbildern und ihren Steuerdaten hier.




Die Registerschalttafel

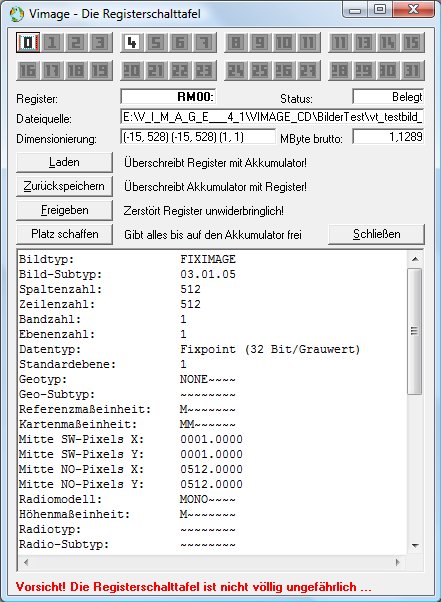

Vimage-intern werden Bilddaten in 32 Bildregistern gespeichert. Die Registerschalttafel (Extras/Registerschalttafel) ist der Schlüssel zu den Bildregistern, also gewissermaßen das Herz von Vimage.

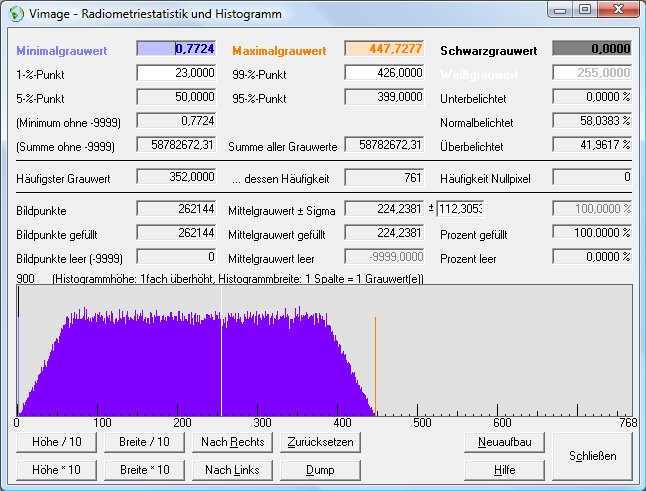

Das Statistikfenster

Im Statistikfenster (Radiometrie/Statistik und Histogramm) werden die Ergebnisse statistischer Bildanalysen dargestellt.




Höhenlinienzahlen auswählen und konfigurieren

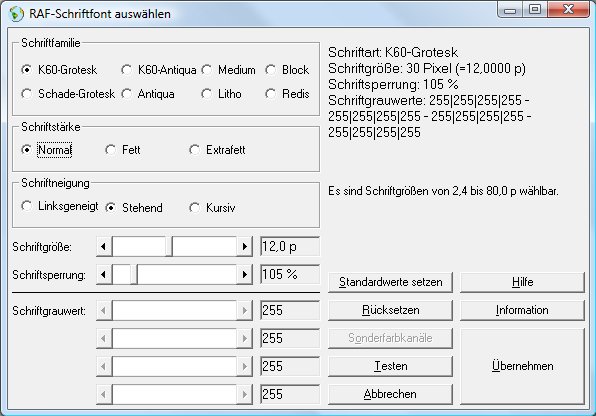

Im Menü Höhenlinien/Höhenlinienzahlen auswählen wird die Schriftart der Höhenlinienzahlen ausgewählt werden.

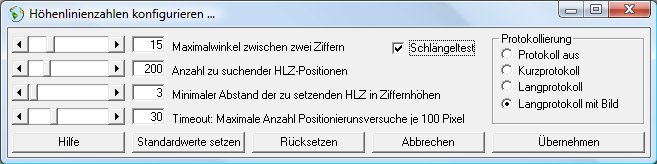

Mit dem Fenster Höhenlinien/Höhenlinienzahlen konfigurieren werden die die Suche von Höhenlinienzahlen steuernden Parameter eingestellt.

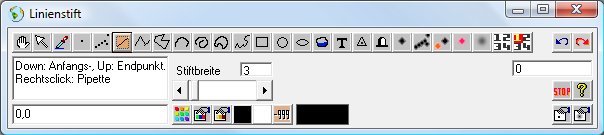

Das Zeichenwerkzeugfenster

Das Zeichenwerkzeugfenster (Extras/Zeichenwerkzeuge) stellt verschiedene einfache und leicht handhabbare Werkzeuge für kleinere Zeichenarbeiten und Bildretuschen bereit.

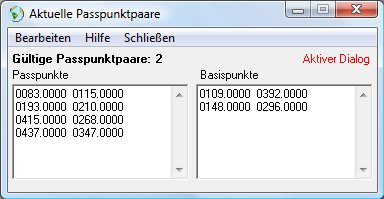

Der Passpunktdialog

Bevor ein Bild mit Passpunkten entzerrt werden kann, können im Menü Geometrie/Passpunktdialog die erforderlichen Passpunktpaare eingegeben werden.




Allgemeine Fenster

Für die Eingabe von Zahlen benutzt Vimage 2 standardisierte Dialogfenster:

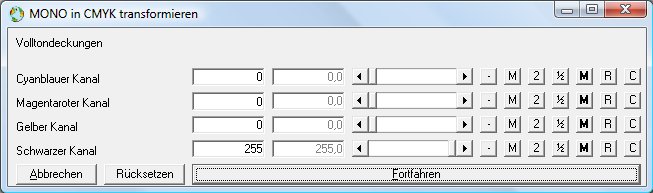

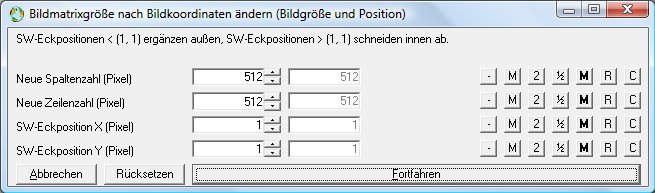

Dialog für bis zu 4 Integerzahlen

Dialog für bis zu 4 Double-Zahlen

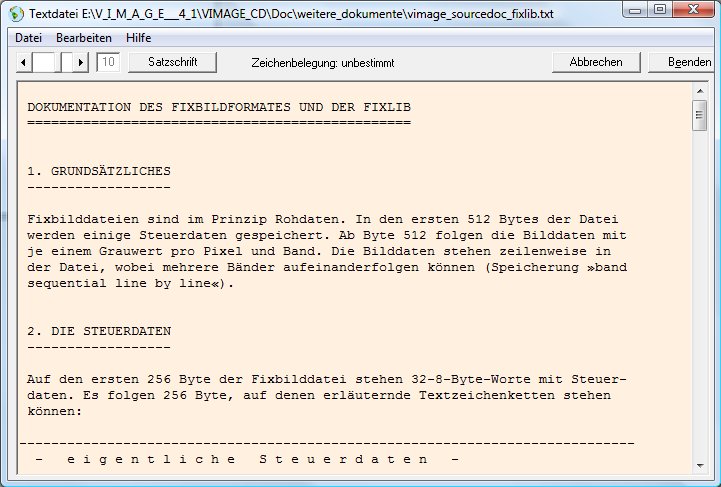

Über das Menü Datei/Texteditor ist ein kleiner Texteditor aufrufbar, mit dem sich einfache Texte eingeben oder ändern lassen:

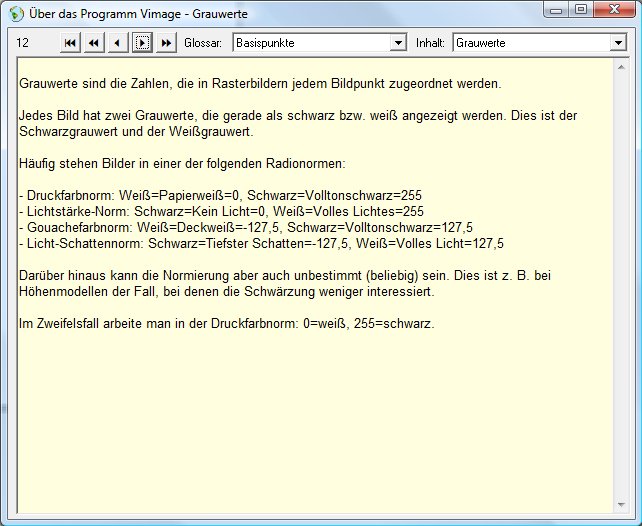

Im Menü Hilfe/Vimage-Hilfe stehen Hilfe-Texte bereit:

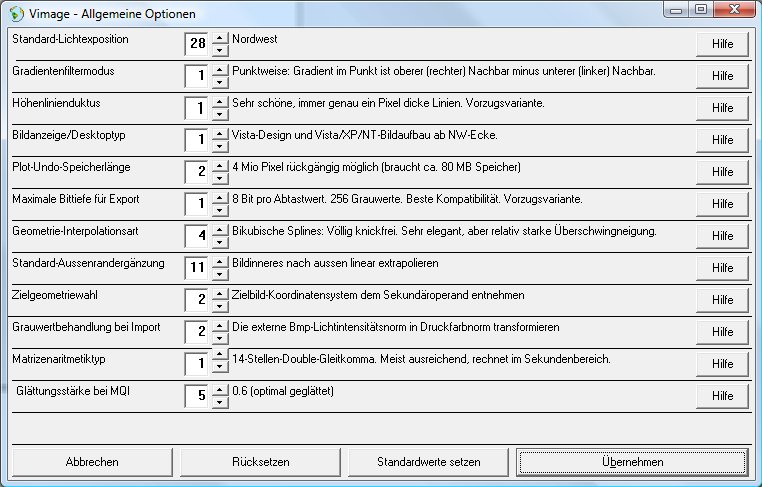

Die Optionen sind globale Hintergrundeinstellungen, die nur selten verändert werden. Sie werden im Optionenfenster (Datei/Optionen) eingestellt




Testfenster

Mit Hilfe der Testfenster (Menüs Extras/Test ... ) lassen sich diverse Interna von komplexen Vimage-Algorithmen darstellen.

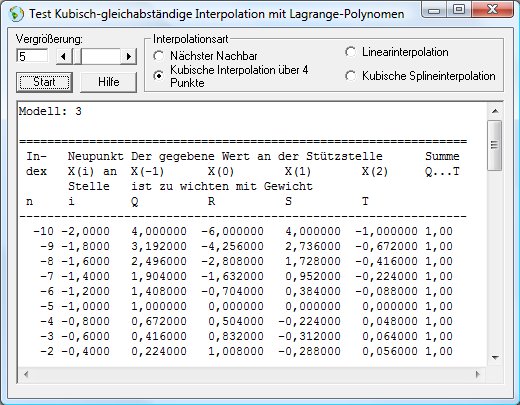

Lagrange-Polynomtabellen

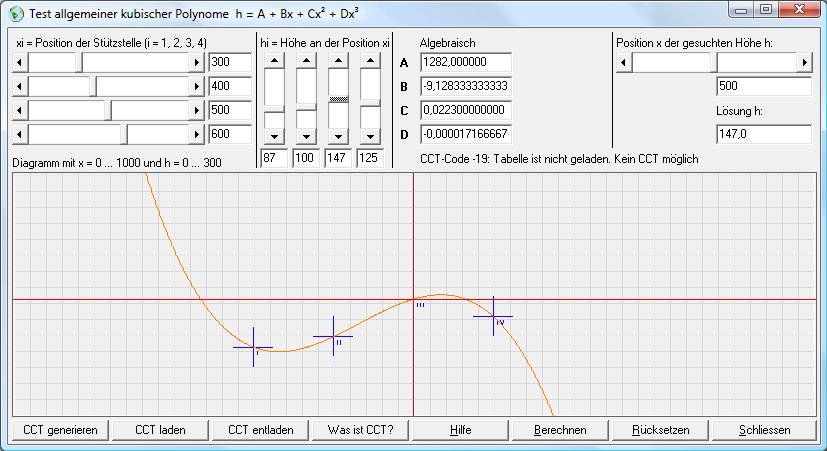

Kubische Polynome

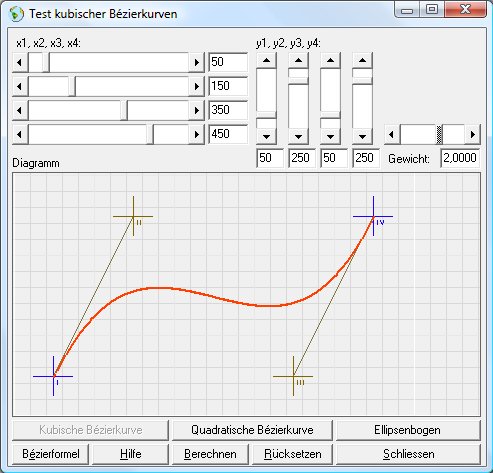

Bézierkurven und Ellipsenbögen




RT-Assembler

(Menü Extras/RT-Debugger, Projection engines und Radio engine)

Der RT-Assembler (RTA) ist im Grunde genommen ein Programmierwerkzeug, das überhaupt nichts mit Vimage zu tun hat. Vimage nutzt RTA allerdings, um Kartennetzentwürfe und einige andere Berechnungen auszuführen.

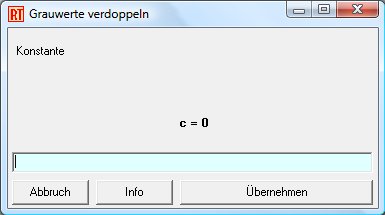

RT-Dialogfenster (Befehle input, output und pause)

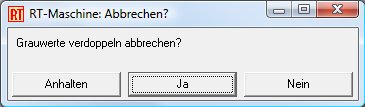

RT-Sicherheitsabfrage

RT-Maschinenkonsole

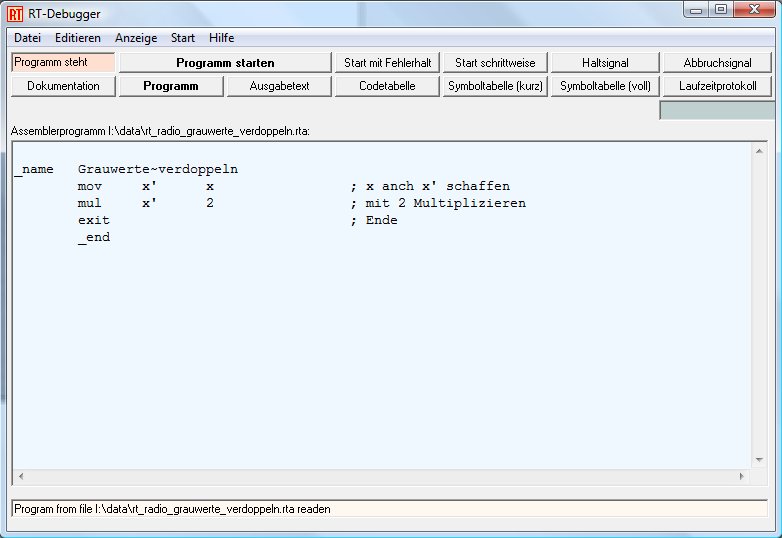

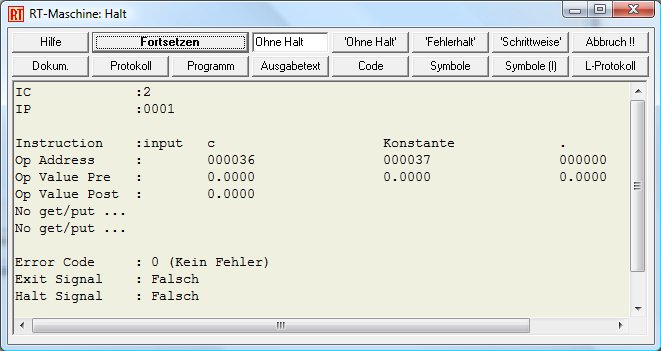

RT-Debugger
