Ein erstes Höhenmodell bereitstellen

Zur Herstellung einer Reliefdarstellung mit Vimage braucht man zunächst ein Höhenmodell oder DEM („Digital Elevation Model“).

Ein erstes Höhenmodell downloaden

Hier einige Demo-Höhenmodelle, die jeweils schon in dem von Vimage benutzten Dateiformat als Fixbilder .fix vorliegen. Jede Datei ist etwa 768 kByte groß. Fixbilder downloaden und in einem Arbeitsordner abspeichern.

Beispiel Europa

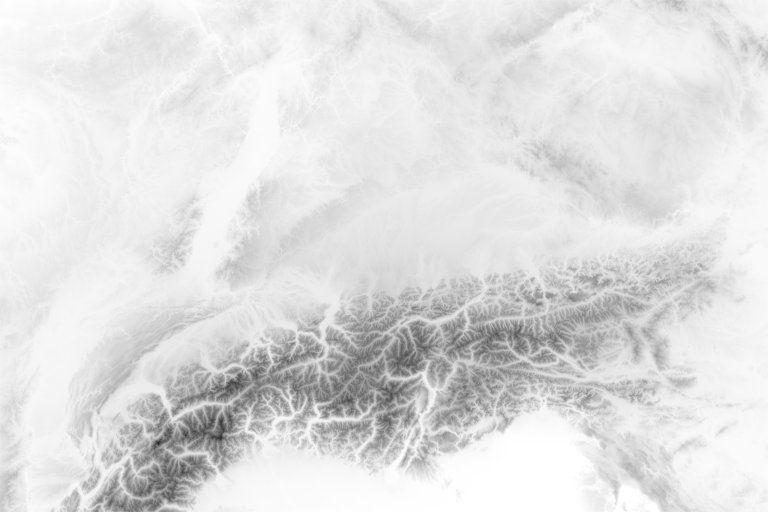

Dem Europa
Mitteleuropa, Alpen. Lamberts flächentreue Azimutalprojektion 1:12,5 Millionen, Zentralpunkt 10,50° E, 48,00°N

Beispiel Afrika

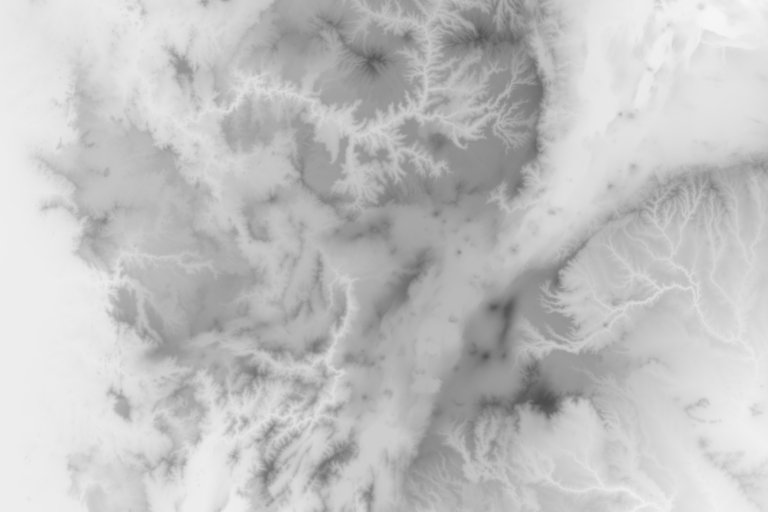

Dem Africa
Hochland von Äthiopien. Lamberts flächentreue Azimutalprojektion 1:12,5 Millionen, Zentralpunkt 38,50° E, 8,50°N

Beispiel Asien

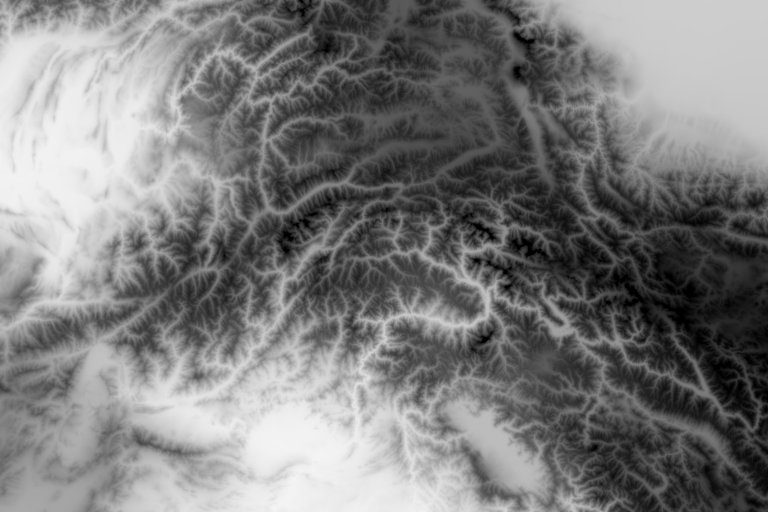

Dem Asia
Karakorum. Lamberts flächentreue Azimutalprojektion 1:12,5 Millionen, Zentralpunkt 73,20° E, 36,20°N

Beispiel Nordamerika

Dem North America
USA, West-Colorado. Lamberts flächentreue Azimutalprojektion 1:12,5 Millionen, Zentralpunkt 106,50° W, 39,00°N

Beispiel Südamerika

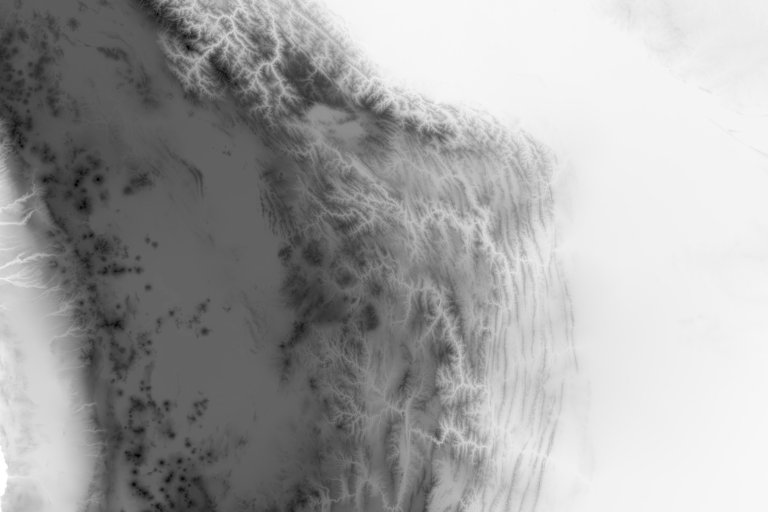

Dem South America
Bolivien, Altiplano. Lamberts flächentreue Azimutalprojektion 1:12,5 Millionen, Zentralpunkt 65,50° W, 19,00°S


Beispiel Europakarte 1:60 Millionen

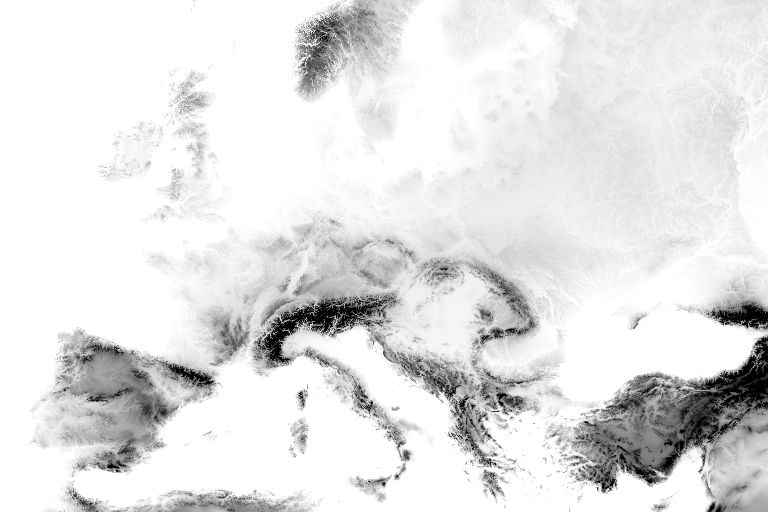

Dem Europakarte
Gesamtkarte Europa. Stereographische Azimutalprojektion 1:60 Millionen, Zentralpunkt 50° E, 15°N

Beispiel Weltkarte 1:480 Millionen

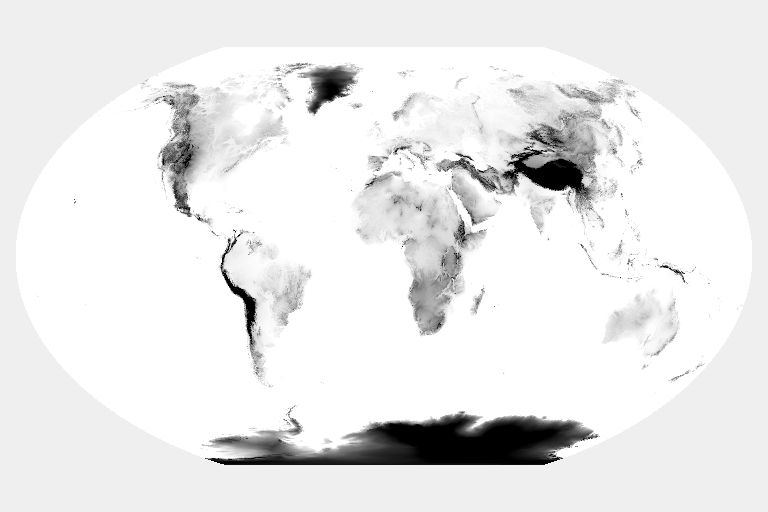

Dem Weltkarte
Weltkarte. Winkel-Tripel-Entwurf. 1:480 Millionen, Zentralpunkt 0° W, 0°S


Hintergrund

Woher erhält man digitale Höhenmodelle?

Eine sehr gute Quelle für Höhendaten ist das weltumspannende Höhenmodell GTPOP30 des U. S. G. S., siehe hierzu http://de.wikipedia.org/wiki/GTOPO30

Dies ist auch die Quelle der Höhendaten dieser Seite. Die Original-GTOPO30-Daten wurden mit der Menüfunktion Datei/Raw importieren in Vimage importiert. Mit Bildverwaltung/Geometrieparameter wurde die Georeferenzierung in geographischen Koordinaten vorgenommen. Anschließend erfolgte eine Projektion in die Kartenebene und das Abspeichern als Fixbild.

Für weitere Datenquellen siehe die Seite Quellen für Höhenmodelle
